اسم: | محرك متدرج بجهاز تشفير مدمج | نوع المحرك: | محرك متدرج متكامل للطابعة ثلاثية الأبعاد |
---|---|---|---|
اسم النموذج: | STM المتكاملة السائر | الفولطية: | 36 فولت |
تيار: | 1 أ | عقد العزم: | 0.48 نيوتن متر |
طول الجسم: | 47 ملم | الفتحة: | 5 ملم |
إستعمال: | الطباعة ، AOI ، ربط الألواح ، معدات النقل ، إلخ في المعدات ذات الصلة بـ PCB ؛ | ||
تسليط الضوء: | محرك متدرج مدمج 1.8 درجة,CANopen CiA402 Nema 17 محرك متدرج متكامل,محرك متدرج 1.8 درجة مع جهاز تشفير متكامل |

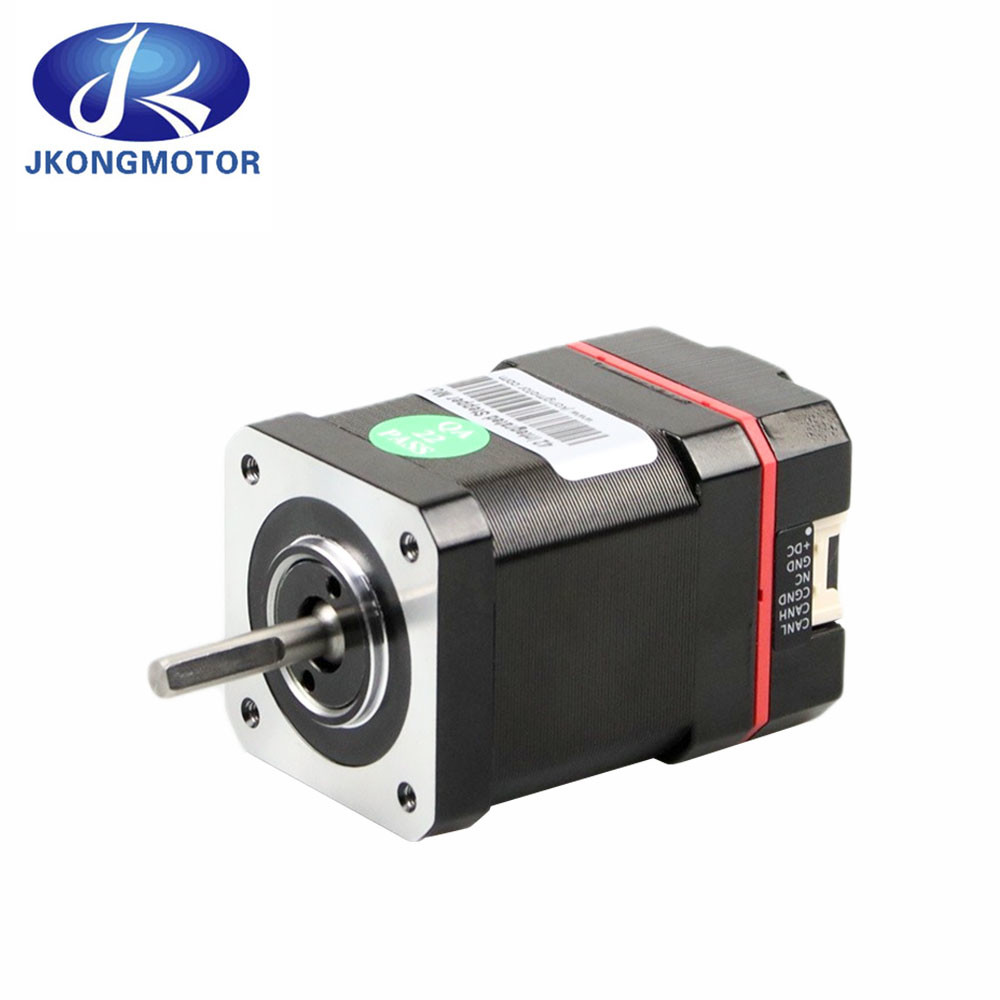

RS485 CANopen 0.48NM / 0.72NM Nema 17 محرك متدرج ذو حلقة مغلقة متكاملة مع سائق 47/60 مللي متر دعم قياسي CANopen CiA402
المحركات السائر المتكاملة.تعمل المحركات المتدرجة المدمجة على دمج المحرك المتدرج بالإضافة إلى مكونات القيادة والتحكم في جهاز واحد.توفر السائر المدمجة تصميمًا موفرًا للمساحة يقلل من الأسلاك ويوفر التكلفة على مكونات المحرك والمحرك المنفصلة.
STM عبارة عن وحدة محرك + محرك + وحدة تحكم ، تدمج تقنيات المحرك التدريجي ، والقيادة ، ووحدة التحكم في جهاز واحد ، مما يوفر توفيرًا في المساحة والأسلاك والتكلفة مقارنةً بالمحرك التقليدي وحلول القيادة.تقدم طرز "S" خيارات تحكم مثل الخطوة والاتجاه ، والمدخلات التناظرية ، والتحكم في عصا التحكم ، وأوامر المضيف باستخدام لغة أوامر Si (SCL).يسمح SCL بالتحكم عبر الأوامر التسلسلية المرسلة من جهاز مضيف مثل الكمبيوتر الشخصي أو PLC.يسمح هذا للمستخدم بأداء مجموعة متنوعة من مهام الحركة والإدخال / الإخراج وحالة النظام في الوقت الفعلي عبر جهاز تسلسلي مضيف.
1. 42mm Hybrid Nema 17 المواصفات العامة لمحرك السائر المتكامل:
اسم | محرك متدرج بجهاز تشفير مدمج |
نموذج | محرك متدرج متكامل للطابعة ثلاثية الأبعاد |
نوع المحرك | STM المتكاملة السائر |
الفولطية | 21 فولت ~ 36 فولت |
عقد العزم | 0.48 نيوتن متر / 0.72 نيوتن متر |
زاوية الخطوة | 1.8 درجة |
تيار | 0.8A ~ 2.0A |
الفتحة | 5 مم D- قطع رمح |
دعم التحكم | CANopen CiA402 |
إستعمال | الطباعة ، AOI ، ربط اللوحة ، معدات النقل ، إلخ في المعدات ذات الصلة بـ PCB ؛ |
2 ، ميزاتسائق تحكم محرك متدرج متكامل:
1): جيل جديد من تقنية DSP 32 بت.
2): دعم بروتوكول CANopen CiA402 القياسي.
3): 4-way input function terminal ، 2-way output function terminal.
4): يتم تقليل انحلال عزم الدوران ، ويمكن أن تصل السرعة إلى 3000 دورة في الدقيقة.
5): خرج إنذار مدمج لسهولة المراقبة والتحكم.
6): ضبط التيار بذكاء وتقليل الاهتزاز والضوضاء والحرارة وزيادة الكفاءة بنسبة 35٪.
7): نطاق الجهد: DC24 ~ 36V.
8): 16 قسمًا فرعيًا قابل للتعديل ، الافتراضي هو 1000 نبضة / ص.
9): سرعة عالية وصلابة ممتازة ، تكامل مثالي بين المؤازرة والسائر.
10): مع زيادة الجهد والجهد المنخفض والتيار الزائد ووظائف الحماية الأخرى.
11): تصميم متكامل مع محرك الدفع.سهل التركيب ، بصمة صغيرة وأسلاك بسيطة.
3 ، تطبيقمحرك متدرج متكامل:
الطباعة ، AOI ، ربط اللوحة ، معدات النقل ، إلخ في المعدات ذات الصلة بـ PCB ؛المعدات ذات الصلة بالكاميرا مثل الكاميرا وبصمة الإصبع ؛آلة البلور الصلب ، آلة ربط الأسلاك ، آلة التوزيع ، مقسم الشعاع ، وآلة شريط التغليف في التغليف.
4 ، المواصفات العامةخطوة محرك سيرفو متكامل:
تخصيص | سلسلة ISM42-C | |||
وحدة | الحد الأدنى | عادي | أقصى | |
التيار الخارج | أ | 0.8 ~ 2.0 | - | 2 |
مساهمة الجهد | Vdc | 24 | 24 | 36 |
تقييم المدخلات الحالية | مللي أمبير | 10 | 10 | 50 |
جهد الإدخال المقدر | الخامس | - | 24 | 24 |
تردد النبض | كيلو هرتز | 0 | - | 200 |
مقاومة العزل | م | 100 | - | - |
5 ، البيانات الفنية:
البيانات الفنية | |||
اسم | وحدة | ISM42-C1 | ISM42-C2 |
مرحلة | مرحلة | 2 | 2 |
الفولطية | الخامس (دس) | 21 ~ 36 | 24 ~ 36 |
التيار الخارج | أ | 0.8 ~ 2.0 | 0.8 ~ 2.0 |
عقد العزم | نانومتر | 0.48 | 0.72 |
طول المحرك | مم | 47 | 60 |
وزن | كلغ | 0.5 | 0.65 |
درجة العزل | - | ب | ب |
درجة حرارة التشغيل | ℃ | 0 ~ 55 | 0 ~ 55 |
6 ، وصف المحطة:
وصف المحطة الطرفية | |||
دبوس | دور | ملحوظة | واجهة التخطيطي |
PWR | مؤشر الطاقة | مؤشر التشغيل | |
ALM | مؤشر الإنذار | مؤشر إنذار الصيد | |
X0-X3 | 4 محطة الإدخال | محطة الإدخال / الإخراج ، مصدر طاقة الإشارة 24 فولت ، دعم أوضاع الأسلاك NPN و PNP ، دعم تعديل برنامج الوظيفة الطرفية | |
XCOM | المدخلات المشتركة | ||
Y0 - Y1 | 2 محطة الإخراج | ||
YCOM | الإخراج المشترك | ||
يمكن | محطة الاتصالات | كبل اتصال CANH | |
هل يمكنني | محطة الاتصالات | كابل اتصال CANL | |
+ DC | طرف موجب لمدخلات الطاقة | DC24 ~ 36 فولت | |
GND | مدخلات الطاقة الطرفية السلبية |
7 ، الإدخال / الإخراج الطرفي:
طرف الإدخال / الإخراج: | ||
دبوس | اسم | دور |
X0 | طرف الإدخال | محطة الإدخال / الإخراج ، مصدر طاقة الإشارة 24 فولت ، دعم أوضاع الأسلاك NPN و PNP ، دعم تعديل برنامج الوظيفة الطرفية |
X1 | ||
X2 | ||
X3 | ||
XCOM | طرف الإدخال المشترك | |
Y0 | محطة الإخراج | محطة الإخراج ، الحد الأقصى لتيار القيادة هو 50 مللي أمبير ، دعم تعديل برنامج الوظيفة الطرفية |
Y1 | ||
YCOM | محطة الإخراج المشتركة |
8 ، إعدادات مفتاح DIP:
إعدادات مفتاح DIP: | ||
دبوس | إشارة | دور |
1 | SW1 | SW1: مقاومة المحطة الطرفية |
2 | SW2 | SW2-5: إعداد العنوان |
3 | SW3 | |
4 | SW4 | |
5 | SW5 |
9 ، إعداد منفذ الطاقة:
إعداد منفذ الطاقة: | ||
دبوس | اسم | دور |
هل يمكنني | منفذ الاتصالات | CANL CANH خط الاتصالات |
يمكن | ||
CGND | عنوان الاتصال | يمكن خط الاتصالات |
نورث كارولاينا | ||
GND | منفذ الطاقة | تيار مستمر: 24 فولت ~ 36 فولت |
+ DC |
10 ، الافراج عن التنبيه:
الافراج عن التنبيه: | |||
خطا بالكود | معلومات الخطأ | ضوء تحذير ALM | إعادة |
Err1: (0x01) | التيار الزائد أو الدائرة القصيرة من الطور إلى الطور | إعادة تعيين التيار الكهربائي | |
الخطأ 2: (0x02) | جهد مصدر الطاقة مرتفع جدًا | قفل / إعادة تعيين تلقائي | |
الخطأ 3: (0x03) | جهد مصدر الطاقة منخفض جدًا | قفل / إعادة تعيين تلقائي | |
الخطأ 5: (0x05) | من العذاب | إعادة تعيين التيار الكهربائي |
11 ، استخدام البيئة:
استخدام البيئة: | ||
طريقة التبريد | تبريد بالوعة الحرارة | |
استخدام البيئة: | استخدم البيئة | الابتعاد عن معدات التدفئة الأخرى قدر الإمكان ، وتجنب الغبار ورذاذ الزيت والغازات المسببة للتآكل وأماكن الاهتزازات القوية وحظر الغازات القابلة للاشتعال والغبار الموصّل |
درجة الحرارة | 0 ℃ ~ 50 ℃ | |
رطوبة | 40 ~ 90٪ RH (بدون تكاثف) | |
صدمة | 10 ~ 55 هرتز / 0.15 ملم | |
درجة حرارة التخزين | -20 درجة مئوية ~ + 80 درجة مئوية |
12 ، أبعاد المنتج: (الوحدة = مم)
13 ، تصميم حسب الطلب:
إذا كان هذا المحرك لا يتطابق مع طلبك.لا تتردد في الاتصال بنا ، يمكننا صنع شفة مخصصة للعمود / اللف / التركيب / الكابل / الموصل / التشفير / الفرامل / علبة التروس وغيرها.سنعمل جنبًا إلى جنب معك ومع فريقك لتصميم محرك يناسب الاحتياجات الدقيقة لتطبيقك.تتم جميع أعمال الهندسة والدعم داخليًا.
14 ، أنواع رمح مخصصة:
