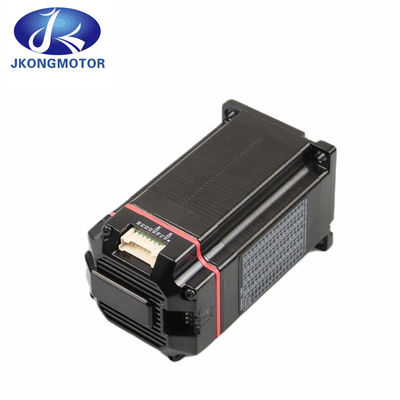

يعد محرك السائر المتكامل نظامًا اقتصاديًا للغاية للتحكم في الحركة بسبب وحدة التحكم الدقيقة المدمجة وإلكترونيات السائق المدمجة في التجميع.سلسلة المحركات المتدرجة المتكاملة تأخذ التخمين من توافق المحرك المتدرج والسائق.سلسلة ISM42 و ISM57 ممتازة لتطبيقات الحركة البسيطة.يتميز محرك microstep ثنائي القطب بدقة تتراوح من 200 إلى 1600 خطوة / دورة ، ويتميز بأحكام إغلاق درجة الحرارة الزائدة ودائرة كهربائية قصيرة.تتوفر محركات متدرجة وبرامج تشغيل ووحدات تحكم مدمجة بأحجام NEMA 17 و 23 ، مع تصنيفات عزم دوران من 31 إلى 425 أونصة بوصة.تُستخدم محركات السائر ذات عزم الدوران العالي في سلسلة المحركات السائر المتكاملة التي توفر زاوية خطوة 1.8 درجة مع أطوال كومة من 1/2 ، 1 ، 2 ، أو 3 ، مما يوفر نطاقًا واسعًا من عزم بدء التشغيل والتداخل.إذا كنت بحاجة إلى إجراء تعديلات على لفات محرك السائر ، فإن تعديلات العمود ووحدات إضافات التشفير متاحة لمراقبة الموضع عن بُعد.

تشتمل محركات Stepper المدمجة على إلكترونيات محرك دقيقة مدمجة ، مما يلغي الحاجة إلى توصيل أسلاك المحرك والربط.تحتوي سلسلة 23MDSI أيضًا على مفهرس / وحدة تحكم بسيطة مع اتصالات RS485.وهي متوفرة بأربعة أطوال مكدسة ، توفر من 76 إلى 425 أونصة من عزم الدوران.يتميز المحرك الصغير ثنائي القطب بدقة تتراوح من 200 إلى 1600 خطوة / دورة ، مما يوفر عملية دورانية سلسة.يتوفر محرك السائر المتكامل ISM42 و ISM57 إما في إصدار أحادي المحور أو إصدار مزدوج المحور مع جهاز تشفير اختياري.

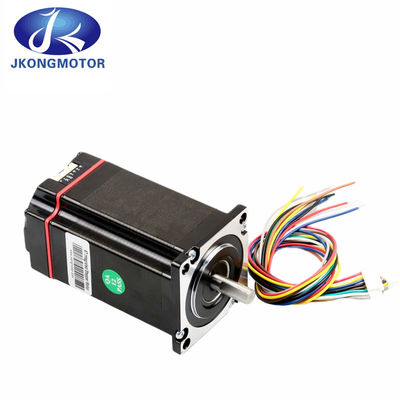

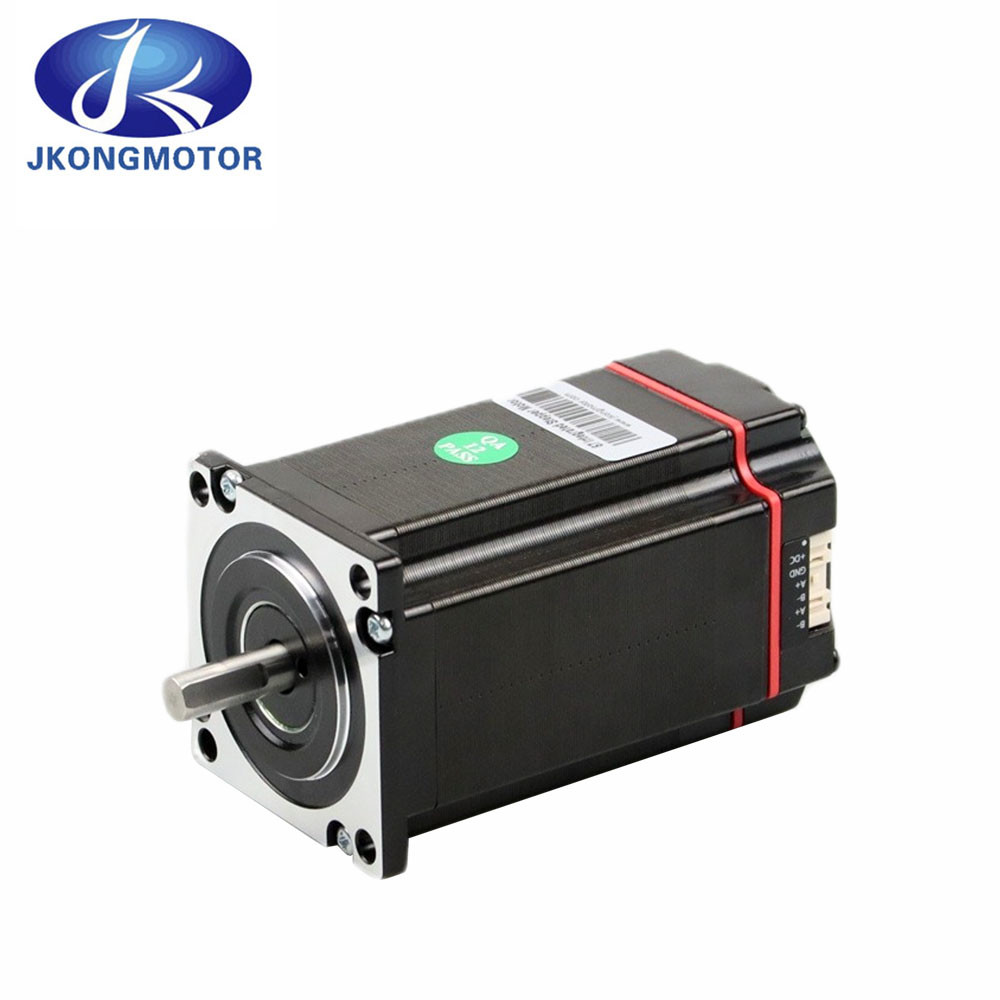

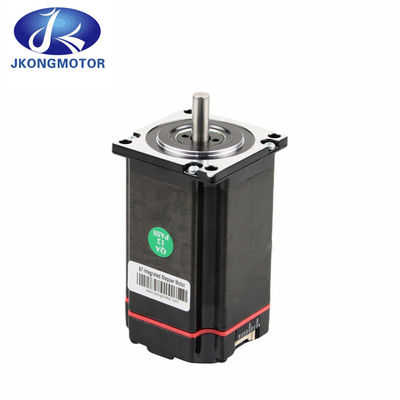

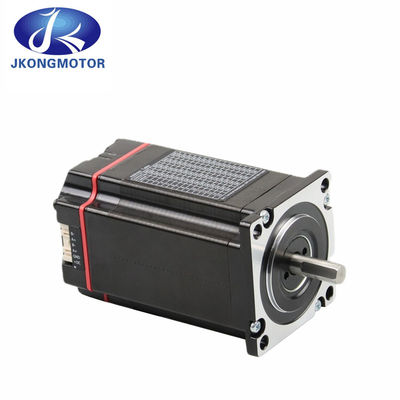

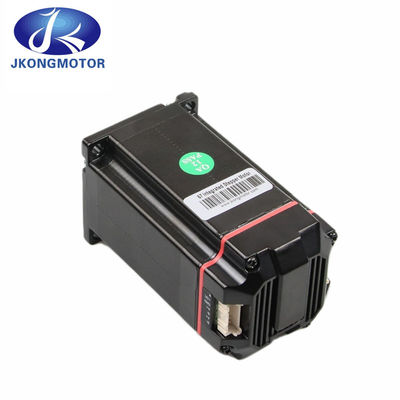

1. 57mm Hybrid Nema 23 Integrated Stepper Motor Genaral Specification:

2 ، ميزاتسائق تحكم محرك متدرج متكامل:

1): جيل جديد من تقنية DSP 32 بت.

2): دعم بروتوكول MODBUS-RTU القياسي.

3): 4-way input function terminal ، 2-way output function terminal.

4): يتم تقليل انحلال عزم الدوران ، ويمكن أن تصل السرعة إلى 3000 دورة في الدقيقة.

5): خرج إنذار مدمج لسهولة المراقبة والتحكم.

6): ضبط التيار بذكاء وتقليل الاهتزاز والضوضاء والحرارة وزيادة الكفاءة بنسبة 35٪.

7): نطاق الجهد: DC24 ~ 50V.

8): 16 قسمًا فرعيًا قابل للتعديل ، الافتراضي هو 1000 نبضة / ص.

9): سرعة عالية وصلابة ممتازة ، تكامل مثالي بين المؤازرة والسائر.

10): مع زيادة الجهد والجهد المنخفض والتيار الزائد ووظائف الحماية الأخرى.

11): تصميم متكامل مع محرك الدفع.سهل التركيب ، بصمة صغيرة وأسلاك بسيطة.

3 ، تطبيقمحرك متدرج متكامل:

الطباعة ، AOI ، ربط اللوحة ، معدات النقل ، إلخ في المعدات ذات الصلة بـ PCB ؛المعدات ذات الصلة بالكاميرا مثل الكاميرا وبصمة الإصبع ؛آلة البلور الصلب ، آلة ربط الأسلاك ، آلة التوزيع ، مقسم الشعاع ، وآلة شريط التغليف في التغليف.

4 ، المواصفات العامة للنيما 23محرك متدرج متكامل:

5 ، البيانات الفنية:

6 ، وصف المحطة:

وصف المحطة الطرفية
دبوس	دور	ملحوظة	واجهة التخطيطي
PWR	مؤشر الطاقة	مؤشر التشغيل
ALM	مؤشر الإنذار	مؤشر إنذار الصيد
X0-X3	4 محطة الإدخال	محطة الإدخال / الإخراج ، مصدر طاقة الإشارة 24 فولت ، دعم أوضاع الأسلاك NPN و PNP ، دعم تعديل برنامج الوظيفة الطرفية
XCOM	المدخلات المشتركة
Y0 - Y1	2 محطة الإخراج
YCOM	الإخراج المشترك
ب-	واجهة اتصال RS485 1	مجموعتان من واجهة الاتصال RS485 ، تستخدم للاتصال الداخلي والخارجي ، معدل الباود الافتراضي هو 115200 ، تنسيق البيانات هو: بيانات 8 بت ، بدون رقم فحص ، بت توقف واحد.
أ +
ب-	واجهة اتصال RS485 2
أ +
+ DC	طرف موجب لمدخلات الطاقة	DC24 ~ 50 فولت
GND	مدخلات الطاقة الطرفية السلبية

7 ، الإدخال / الإخراج الطرفي:

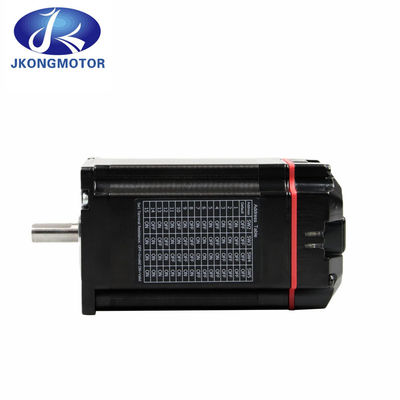

8 ، إعدادات مفتاح DIP:

9 ، إعداد منفذ الطاقة:

10 ، الافراج عن التنبيه:

الافراج عن التنبيه:
خطا بالكود	معلومات الخطأ	ضوء تحذير ALM	إعادة
Err1: (0x01)	التيار الزائد أو الدائرة القصيرة من الطور إلى الطور		إعادة تعيين التيار الكهربائي
الخطأ 2: (0x02)	جهد مصدر الطاقة مرتفع جدًا		قفل / إعادة تعيين تلقائي
الخطأ 3: (0x03)	جهد مصدر الطاقة منخفض جدًا		قفل / إعادة تعيين تلقائي
الخطأ 5: (0x05)	من العذاب		إعادة تعيين التيار الكهربائي

11 ، استخدام البيئة:

12 ، أبعاد المنتج: (الوحدة = مم)

13 ، تصميم حسب الطلب:

إذا كان هذا المحرك لا يتطابق مع طلبك.لا تتردد في الاتصال بنا ، يمكننا صنع شفة مخصصة للعمود / اللف / التركيب / الكابل / الموصل / التشفير / الفرامل / علبة التروس وغيرها.سنعمل جنبًا إلى جنب معك ومع فريقك لتصميم محرك يناسب الاحتياجات الدقيقة لتطبيقك.تتم جميع أعمال الهندسة والدعم داخليًا.
