| مكان المنشأ: | جيانغسو ، الصين (البر الرئيسي) |
| اسم العلامة التجارية: | Jkongmotor |
| إصدار الشهادات: | CE, ROHS,ISO9001,REACH |
| رقم الموديل: | JK86BLS71-24 |
| الحد الأدنى لكمية: | 10 قطع |
|---|---|
| الأسعار: | US$58-$88.00 |
| تفاصيل التغليف: | <i>with export carton .</i> <b>مع كرتون التصدير.</b> <i>big quantity with pallet</i> <b>كمية كبيرة م |
| وقت التسليم: | للعينات ، 7-15 يومًا / للدفعة ، 15-25 يومًا |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 100000 قطعة / الشهر |
| اسم: | بلدك موتورز مع لوحة سائق وحدة تحكم RS485 | عقد العزم: | 0.7N.m |
|---|---|---|---|
| طول الجسم: | 84.5 ملم | عدد المرحلة: | المرحلة 3 |
| عدد الاقطاب: | 8 | الفولطية: | 220 فولت |
| تصنيف سريع: | 3000 دورة في الدقيقة | القوة المصنفة: | 400 واط |
| سائق المطابقة: | لوحة سائق مع RS485 | حاضِر: | 6.3 أ |
| تسليط الضوء: | 400 واط محركات Bldc,RS485 وحدة التحكم Bldc المحركات,محرك 220 فولت DC بدون فرشاة,RS485 Controller Bldc Motors,220V Brushless DC Motor |
||
محركات Bldc 220 فولت 3000 دورة في الدقيقة 400 وات مع لوحة تحكم RS485 للقيادة
JK86BLS71-24+ لوحة للقيادة مع RS485، عزل أمان عالي ومنخفض الجهد؛التحكم في محرك FOC غير حثي، 400 وات 220 فولت تيار متردد، طاقة تصل إلى 400 وات
1. مواصفات محرك بتيار مستمر بدون فرش:
اسم المنتج: محرك بتيار مستمر بدون فرشات عدد المرحلة: 3 مراحل
عدد الأقطاب: 4 أقطاب/8 أقطاب/10 أقطاب
الجهد المقنن: 24 فولت/36 فولت/48 فولت/310 فولت
السرعة المقدرة: 3000 دورة في الدقيقة / 4000 دورة في الدقيقة / أو حسب الطلب
عزم الدوران المقدر: حسب الطلب
التصنيف الحالي: مخصص
الطاقة المقدرة: 23 واط ~ 2500 واط
| نموذج | JK86BLS71-24 |
| الجهد االكهربى | 220 فولت |
| عزم الدوران | 0.7 نيوتن متر |
| سرعة | 3000 دورة في الدقيقة |
| حاضِر | 6.3 أ |
| قوة | 400 واط |
| طول الجسم | 84.5 ملم |
| يكتب | محرك bldc مع مستشعر القاعة |
يرجى ملاحظة: قبول التخصيص، مثل التشفير، أو علبة التروس المختلفة، أو الفرامل، أو المعلمات الأخرى التي يحتاجها العميل.
| سلسلة المنتج | عدد البولنديين | الفولطية | تصنيف سريع | تصنيف عزم الدوران | القوة المصنفة | طول المحرك |
| محرك BLDC مقاس 42 مم | 8 | 24 فولت | 4000 دورة في الدقيقة | 0.0625 ~ 0.25 نيوتن متر | 26 ~ 105 واط | 41 ~ 100 ملم |
| محرك BLDC مقاس 57 ملم | 4 | 36 فولت | 4000 دورة في الدقيقة | 0.055 ~ 0.44 نيوتن متر | 23 ~ 184 واط | 37 ~ 107 ملم |
| محرك BLDC مقاس 60 مم | 8 | 48 فولت | 3000 دورة في الدقيقة | 0.3 ~ 1.2 نانومتر | 94 ~ 377 واط | 78 ~ 120 ملم |
| محرك BLDC مقاس 80 مم | 4 | 48 فولت | 3000 دورة في الدقيقة | 0.35 ~ 1.4 نانومتر | 110 ~ 440 واط | 78 ~ 138 ملم |
| محرك BLDC مقاس 86 مم | 8 | 48 فولت | 3000 دورة في الدقيقة | 0.35 ~ 2.1 نانومتر | 110 ~ 660 واط | 71 ~ 138.5 ملم |
| محرك BLDC مقاس 110 ملم | 8 | 310 فولت | 3000 دورة في الدقيقة | 1.65 ~ 6.6 نيوتن متر | 518 ~ 2073 واط | 83 ~ 173 ملم |
| محرك BLDC مقاس 130 مم | 10 | 310 فولت | 3000 دورة في الدقيقة | 2.39 ~ 11.94 نيوتن متر | 750 ~ 2500 واط | 115 ~ 190 ملم |
| أعلاه فقط بالنسبة للمنتجات التمثيلية، يمكن تصنيع المنتجات ذات الطلب الخاص وفقًا لطلب العميل. | ||||||
com.mtor
2. المواصفات الكهربائية لمحرك bldc:
| نموذج | ||||||
| تخصيص | وحدة | JK86BLS58 | JK86BLS71 | JK86BLS84 | JK86BLS98 | JK86BLS125 |
| عدد المرحلة | مرحلة | 3 | ||||
| عدد البولنديين | أعمدة | 8 | ||||
| الفولطية | VDC | 48 | ||||
| تصنيف سريع | دورة في الدقيقة | 3000 | ||||
| تصنيف عزم الدوران | نانومتر | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| التصنيف الحالي | أمبير | 3 | 6.3 | 9 | 11.5 | 18 |
| القوة المصنفة | دبليو | 110 | 220 | 330 | 440 | 660 |
| عزم الدوران الاقصى | نانومتر | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
| تيار الذروة | أمبير | 9 | 19 | 27 | 35 | 54 |
| عودة المجالات الكهرومغناطيسية | الخامس/كربم | 13.7 | 13 | 13.5 | 13.7 | 13.5 |
| ثابت عزم الدوران | نانومتر / أ | 0.13 | 0.12 | 0.13 | 0.13 | 0.13 |
| القصور الذاتي الدوار | جي سي㎡ | 400 | 800 | 1200 | 1600 | 2400 |
| طول الجسم | مم | 71 | 84.5 | 98 | 115.5 | 138.5 |
| وزن | كلغ | 1.5 | 1.9 | 2.3 | 2.7 | 4 |
| المستشعر | هانيويل | |||||
| فئة العزل | ب | |||||
| درجة الحماية | IP30 | |||||
| درجة حرارة التخزين | -25～+70 درجة مئوية | |||||
| درجة حرارة التشغيل | -15~+50 درجة مئوية | |||||
| رطوبة العمل | <= 85% رطوبة نسبية | |||||
| بيئة العمل | لا يوجد ضوء شمس مباشر، غاز غير قابل للتآكل، غاز قابل للاشتعال، رذاذ زيت، لا غبار. | |||||
| ارتفاع | 1000 متر أو أقل | |||||

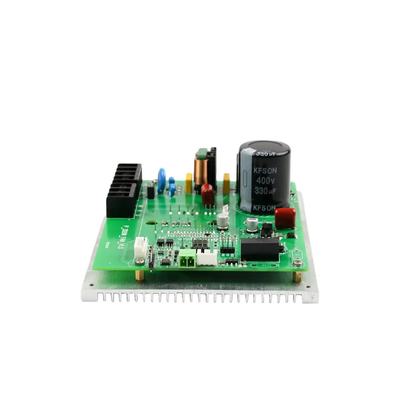

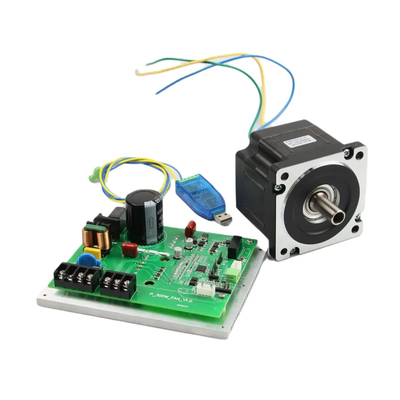

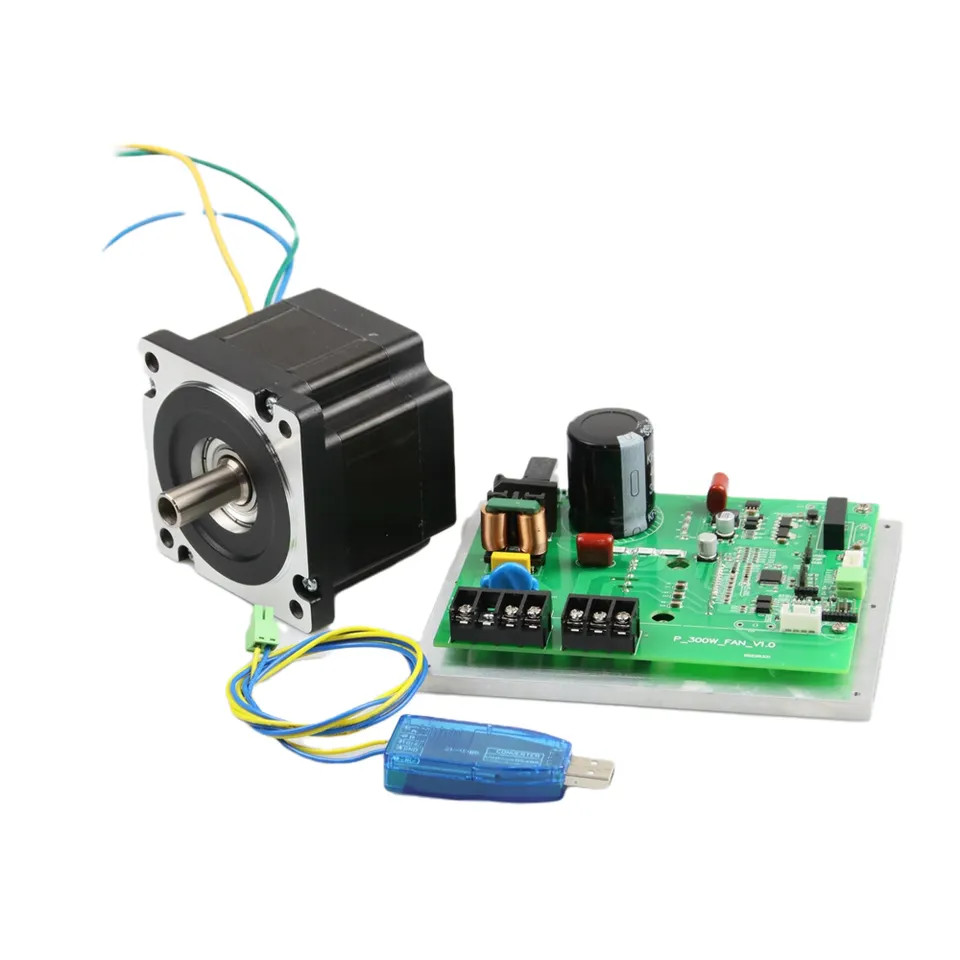

3. صورة JK86BLS71-24 مع لوحة تشغيل وحدة التحكم RS485:
4. معدات الإنتاج:
5. عملية الإنتاج:
6. حسب الطلبلمحرك كهربائي بدون فرش:
7. المزايامن محرك bldc مربع 4000 دورة في الدقيقة:
استقرار السرعة
تكتشف مستشعرات تأثير هول المدمجة في محرك BLDC التغير في القطبية من القطب N إلى القطب S أثناء دوران الدوار.بناءً على الوقت بين تغيرات الحالة، يتم تحديد سرعة الدوار.يتم بعد ذلك تغذية هذه المعلومات إلى دائرة القيادة لضبط سرعة تسلسل التبديل.
عملية عالية السرعة
توفر أنظمة التيار المستمر المصقولة أو عديمة الفرشاة عزم دوران مسطحًا على نطاق واسع من السرعة، بينما غالبًا ما تفقد محركات التيار المتردد عزم الدوران مع زيادة السرعة.
