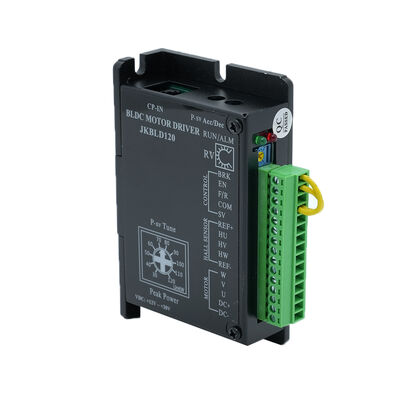

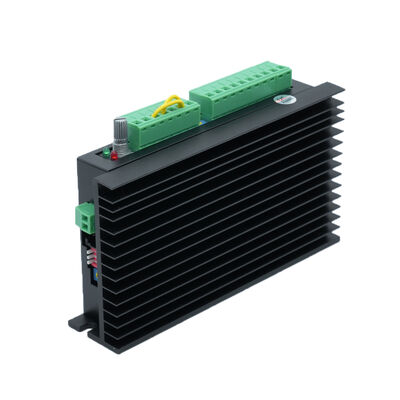

JKBLD120 محرك تيار مستمر بدون فرشات 10 فولت ~ 30VDC 0A-8A لمحرك BLDC 0-120w

JKBLD120 محرك تيار مستمر بدون فرشات 10 فولت ~ 30VDC 0A-8A لمحرك BLDC 0-120w

JKBLD120 محرك تيار مستمر بدون فرشات 10 فولت ~ 30VDC 0A-8A لمحرك BLDC 0-120w
video
JKBLD120 محرك تيار مستمر بدون فرشات 10 فولت ~ 30VDC 0A-8A لمحرك BLDC 0-120w
تفاصيل المنتج:
مكان المنشأ: جيانغسو ، الصين (البر الرئيسي)
اسم العلامة التجارية: Jkongmotor
إصدار الشهادات: CE, ROHS,ISO9001
رقم الموديل: JKBLS120
شروط الدفع والشحن:
الحد الأدنى لكمية: 3-10 قطع
الأسعار: US $17.00 - US $22.00
تفاصيل التغليف: <i>with export carton .</i> <b>مع كرتون التصدير.</b> <i>big quantity with pallet</i> <b>كمية كبيرة م
وقت التسليم: للعينات ، 7-15 يومًا / للدفعة ، 15-25 يومًا
شروط الدفع: T / T ، باي بال ، ويسترن يونيون ، L / C.
القدرة على العرض: 50000 قطعة / شهر
اتصل
مفصلة وصف المنتج
نوع المحرك: محرك بتيار مستمر مساهمة الجهد: 12 فولت - 30 فولت
سرعة المحرك: 20000 دورة في الدقيقة وزن: 0.6CE بنفايات
معتمد: CE بنفايات المحرك المتطابق: 0-120 واط
تسليط الضوء:

سائق bldc

,

سائق المحرك

10V ~ 30VDC 0A-8A Brushless Dc Motor Driver JKBLD120 لمحرك البناء 0-120 واط



تناسب المحركات:

نموذج
تخصيص وحدة JK57BLS01 JK57BLS02 JK57BLS03 JK57BLS04
عدد المرحلة مرحلة 3
عدد الاقطاب أعمدة 4
الفولطية VDC 36
تصنيف سريع دورة في الدقيقة 4000
تصنيف عزم الدوران نانومتر 0.11 0.22 0.33 0.44
التصنيف الحالي أمبير 2 3.6 5.3 6.8
القوة المصنفة دبليو 46 92 138 184
عزم الدوران الاقصى نانومتر 0.33 0.66 1 1.32
تيار الذروة أمبير 6.8 11.5 15.5 20.5
رجوع EMF الخامس / كربم 7.7 7.4 7.3 7.1
ثابت عزم الدوران نانومتر / أ 0.073 0.07 0.07 0.068
الدوار القصور الذاتي gc㎡ 75 119 173 230
طول الجسم مم 47 67 87 107
وزن كلغ 0.44 0.75 1 1.25
المستشعر هانيويل
فئة العزل ب
درجة الحماية IP30
درجة حرارة التخزين -25 درجة مئوية +70 درجة مئوية
درجة حرارة التشغيل -15 درجة مئوية + 50 درجة مئوية
رطوبة العمل 85٪ ر
بيئة العمل في الهواء الطلق (لا يوجد ضوء شمس مباشر) ، لا يوجد غاز تآكل ، لا غاز قابل للاشتعال ، لا ضباب زيت ، لا غبار
ارتفاع 1000 متر أو أقل


    نموذج
تخصيص وحدة JK60BLS01 JK60BLS02 JK60BLS03 JK60BLS04
عدد المرحلة مرحلة 3
عدد البولنديين أعمدة 8
الفولطية VDC 48
تصنيف سريع دورة في الدقيقة 3000
تصنيف عزم الدوران نانومتر 0.3 0.6 0.9 1.2
التصنيف الحالي أمبير 2.8 5.2 7.5 9.5
القوة المصنفة دبليو 94 188 283 377
عزم الدوران الاقصى نانومتر 0.9 1.8 2.7 3.6
تيار الذروة أمبير 8.4 15.6 22.5 28.5
رجوع EMF الخامس / كربم 12.1 12.6 12.4 13.3
ثابت عزم الدوران نانومتر / أ 0.116 0.12 0.118 0.127
الدوار القصور الذاتي كغ 0.24 0.48 0.72 0.96
طول الجسم مم 78 99 120 141
وزن كلغ 0.85 1.25 1.65 2.05
المستشعر هانيويل
فئة العزل ب
درجة الحماية IP30
درجة حرارة التخزين -25 درجة مئوية +70 درجة مئوية
درجة حرارة التشغيل -15 درجة مئوية + 50 درجة مئوية
رطوبة العمل <= 85٪ ر
بيئة العمل لا يوجد ضوء شمس مباشر ، غاز غير قابل للتآكل ، غاز قابل للاشتعال ، ضباب زيت ، لا غبار.
ارتفاع 1000 م أو أقل



معامل دقيقة مصنفة الأعلى وحدة
زاوية استشعار قاعة المحرك 120 درجة / 240 درجة
مدخلات طاقة التيار المستمر 12 24 30 الخامس
محرك الإخراج الحالي   5 8 أ
سرعة المحرك المناسبة 0   20000 دورة في الدقيقة
جهد مستشعر القاعة 4.5 5 5.5 الخامس
تيار مستشعر القاعة   20   أماه
مقياس الجهد الخارجي   10 آلاف   Ω



علامة

حدد

DC + / DC-

إدخال مصدر الطاقة (DC12V ~ DC30V) لا يخطئ في + و-

يو ، في ، دبليو

الأسلاك الرائدة للمحرك تربط الأسلاك السميكة

هو ، Hv ، Hw

توصيل سلك إشارة القاعة (الأسلاك الرفيعة Hu ، Hv ، Hw)

REF +

مصدر طاقة القاعة + (لإدخال قاعة المحرك + 5 فولت)

المرجع-

مصدر طاقة القاعة - (ارضي الصالة يربط هذا المنفذ)

VCC

منفذ إمداد الطاقة الخارجي لمقياس الجهد (يمكن استخدامه فقط لمقياس الجهد ، ولا يمكن استخدامه للدوائر الخارجية الأخرى)

SV

طرف مقياس الجهد الخارجي (انظر ملاحظة تنظيم السرعة)

كوم

منفذ مشترك (مستوى منخفض)

F / R

الاتجاه: متدلي أو عالي المستوى للأمام ، انعكاس منخفض المستوىملاحظة 1

EN

التمكين: مستوى عالٍ / إيقاف منخفض المستوى / تشغيل الملاحظة 1

BRK

الفرامل السريعة: المستوى العالي / التوقف عند المستوى المنخفض / ملاحظة التشغيل 1



JKBLD120 محرك تيار مستمر بدون فرشات 10 فولت ~ 30VDC 0A-8A لمحرك BLDC 0-120w 0

JKBLD120 محرك تيار مستمر بدون فرشات 10 فولت ~ 30VDC 0A-8A لمحرك BLDC 0-120w 1

JKBLD120 محرك تيار مستمر بدون فرشات 10 فولت ~ 30VDC 0A-8A لمحرك BLDC 0-120w 2

JKBLD120 محرك تيار مستمر بدون فرشات 10 فولت ~ 30VDC 0A-8A لمحرك BLDC 0-120w 3

JKBLD120 محرك تيار مستمر بدون فرشات 10 فولت ~ 30VDC 0A-8A لمحرك BLDC 0-120w 4

JKBLD120 محرك تيار مستمر بدون فرشات 10 فولت ~ 30VDC 0A-8A لمحرك BLDC 0-120w 5
