| مكان المنشأ: | جيانغسو ، الصين (البر الرئيسي) |
| اسم العلامة التجارية: | Jkongmotor |
| إصدار الشهادات: | CE, ROHS,ISO9001 |
| رقم الموديل: | JK 80BLS |
| الحد الأدنى لكمية: | 3-10 قطع |
|---|---|
| الأسعار: | US$19~US$48 |
| تفاصيل التغليف: | <i>with export carton .</i> <b>مع كرتون التصدير.</b> <i>big quantity with pallet</i> <b>كمية كبيرة م |
| وقت التسليم: | للعينات ، 7-15 يومًا / للدفعة ، 15-25 يومًا |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 100000pcs / شهر |
| الفتحة: | غير مرتبطة | أعمدة: | 8 |
|---|---|---|---|
| الفولطية: | 48 فولت | تصنيف سريع: | 3000 دورة في الدقيقة |
| القوة المصنفة: | 110 واط - 440 واط | تصنيف عزم الدوران: | 0.35 نيوتن متر - 1.4 نيوتن متر |
| التصنيف الحالي: | 3 أ - 10.5 أ | طول المحرك: | 78 مم - 138 مم |

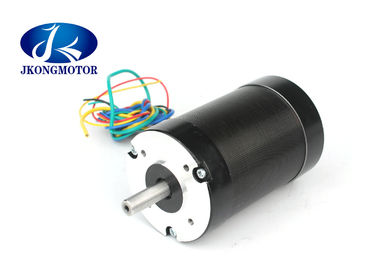

80mm جولة فرش العاصمة المحرك 48V 310V 3000RPM مع 120 درجة زاوية كهربائية
1. وصف المحرك الكهربائي بدون فرش:
الفولطية المقدرة: 48V - 310V
السرعة المقدرة: 1000 دورة في الدقيقة - 4000 دورة في الدقيقة
2. المواصفات العامة لمحرك DC بدون فرش دائري 80mm
| بند | تخصيص |
| نوع اللف | نجمة |
| زاوية تأثير القاعة | 120 درجة زاوية كهربائية |
| رمح نفد | 0.025 مم |
| اللعب الشعاعي | 0.02 ملم -450 جرام |
| انهاء اللعب | 0.08 مم × 450 جم |
| أقصى قوة شعاعية | 115N ＠ 20mm تشكل شفة |
| أقصى قوة محورية | 45N |
| فئة العزل | الصف ب |
| قوة عازلة | 500VDC لمدة دقيقة واحدة |
| مقاومة العزل | 100MΩ دقيقة ، 500VDC |
3. المواصفات الكهربائية للمحرك الكهربائي بتيار مستمر 80 مم:
| نموذج | |||||
| تخصيص | وحدة | JK80BLS01 | JK80BLS02 | JK80BLS03 | JK80BLS04 |
| عدد الطور | مرحلة | 3 | |||
| عدد الاقطاب | أعمدة | 8 | |||
| الفولطية | VDC | 48 | |||
| تصنيف سريع | دورة في الدقيقة | 3000 | |||
| تصنيف عزم الدوران | نانومتر | 0.35 | 0.7 | 1.05 | 1.4 |
| التصنيف الحالي | أمبير | 3 | 5.5 | 8 | 10.5 |
| القوة المصنفة | دبليو | 110 | 220 | 330 | 440 |
| عزم الدوران الاقصى | نانومتر | 1.05 | 2.1 | 3.15 | 4.2 |
| تيار الذروة | أمبير | 9 | 16.5 | 24 | 31.5 |
| رجوع EMF | الخامس / كربم | 13.5 | 13.3 | 13.1 | 13 |
| ثابت عزم الدوران | نانومتر / أ | 0.13 | 0.127 | 0.126 | 0.124 |
| الدوار القصور الذاتي | gc㎡ | 210 | 420 | 630 | 840 |
| طول الجسم | مم | 78 | 98 | 118 | 138 |
| وزن | كلغ | 1.4 | 2 | 2.6 | 3.2 |
| المستشعر | هانيويل | ||||
| فئة العزل | ب | ||||
| درجة الحماية | IP30 | ||||
| درجة حرارة التخزين | -25 درجة مئوية +70 درجة مئوية | ||||
| درجة حرارة التشغيل | -15 درجة مئوية + 50 درجة مئوية | ||||
| رطوبة العمل | 85٪ أو أقل من 85٪ RH (بدون تكاثف) | ||||
| بيئة العمل | في الهواء الطلق (لا يوجد ضوء الشمس المباشر) ، غاز غير قابل للتآكل ، غاز غير قابل للاشتعال ، لا ضباب زيت ، لا غبار |
||||
| ارتفاع | 1000 م أو أقل من 1000 م | ||||
سائق محرك BLDC المطابق: JKBLD300 JKBLD750
4. أبعاد محرك السيارة الدائري 80 مم: (الوحدة = مم)
5. مزايا BLDC Motors
سيحتوي محرك BLDC بثلاثة ملفات على الجزء الثابت على ستة أسلاك كهربائية (اثنان لكل ملف) تمتد من هذه الملفات.في معظم التطبيقات ، سيتم توصيل ثلاثة من هذه الأسلاك داخليًا ، مع تمديد الأسلاك الثلاثة المتبقية من جسم المحرك (على عكس السلكين الممتدين من المحرك المصقول الموصوف سابقًا).الأسلاك في علبة محرك BLDC أكثر تعقيدًا من مجرد توصيل المحطات الموجبة والسالبة لخلية الطاقة ؛سننظر عن كثب في كيفية عمل هذه المحركات في الجلسة الثانية من هذه السلسلة.أدناه ، نختتم بالنظر في مزايا محركات BLDC.
إحدى الميزات الكبيرة هي الكفاءة ، حيث يمكن لهذه المحركات التحكم باستمرار بأقصى قوة دوران (عزم الدوران).في المقابل ، تصل المحركات المصقولة إلى أقصى عزم دوران عند نقاط معينة فقط في الدوران.لكي يقدم المحرك المصقول نفس عزم الدوران مثل نموذج بدون فرش ، فإنه يحتاج إلى استخدام مغناطيس أكبر.هذا هو السبب في أنه حتى محركات BLDC الصغيرة يمكنها توفير طاقة كبيرة.
الميزة الكبيرة الثانية - المتعلقة بالأولى - هي إمكانية التحكم.يمكن التحكم في محركات BLDC ، باستخدام آليات التغذية المرتدة ، لتوصيل عزم الدوران المطلوب وسرعة الدوران بدقة.يقلل التحكم الدقيق بدوره من استهلاك الطاقة وتوليد الحرارة ، وفي الحالات التي تعمل فيها المحركات بالبطارية ، يطيل عمر البطارية.
توفر محركات BLDC أيضًا متانة عالية وتوليد ضوضاء كهربائية منخفضة ، وذلك بفضل قلة الفرشاة.مع المحركات المصقولة ، تتآكل الفرشاة والمبدل نتيجة التلامس المستمر للحركة ، كما ينتج عنها شرارات عند حدوث التلامس.الضوضاء الكهربائية ، على وجه الخصوص ، هي نتيجة الشرارات القوية التي تميل إلى الحدوث في المناطق التي تمر فيها الفرشاة فوق الفجوات الموجودة في المبدل.هذا هو السبب في أن محركات BLDC غالبًا ما تُعتبر مفضلة في التطبيقات حيث يكون من المهم تجنب الضوضاء الكهربائية.
6. تطبيقات محرك التيار المستمر بدون فرش:
منتجاتنا تستخدم على نطاق واسع في
