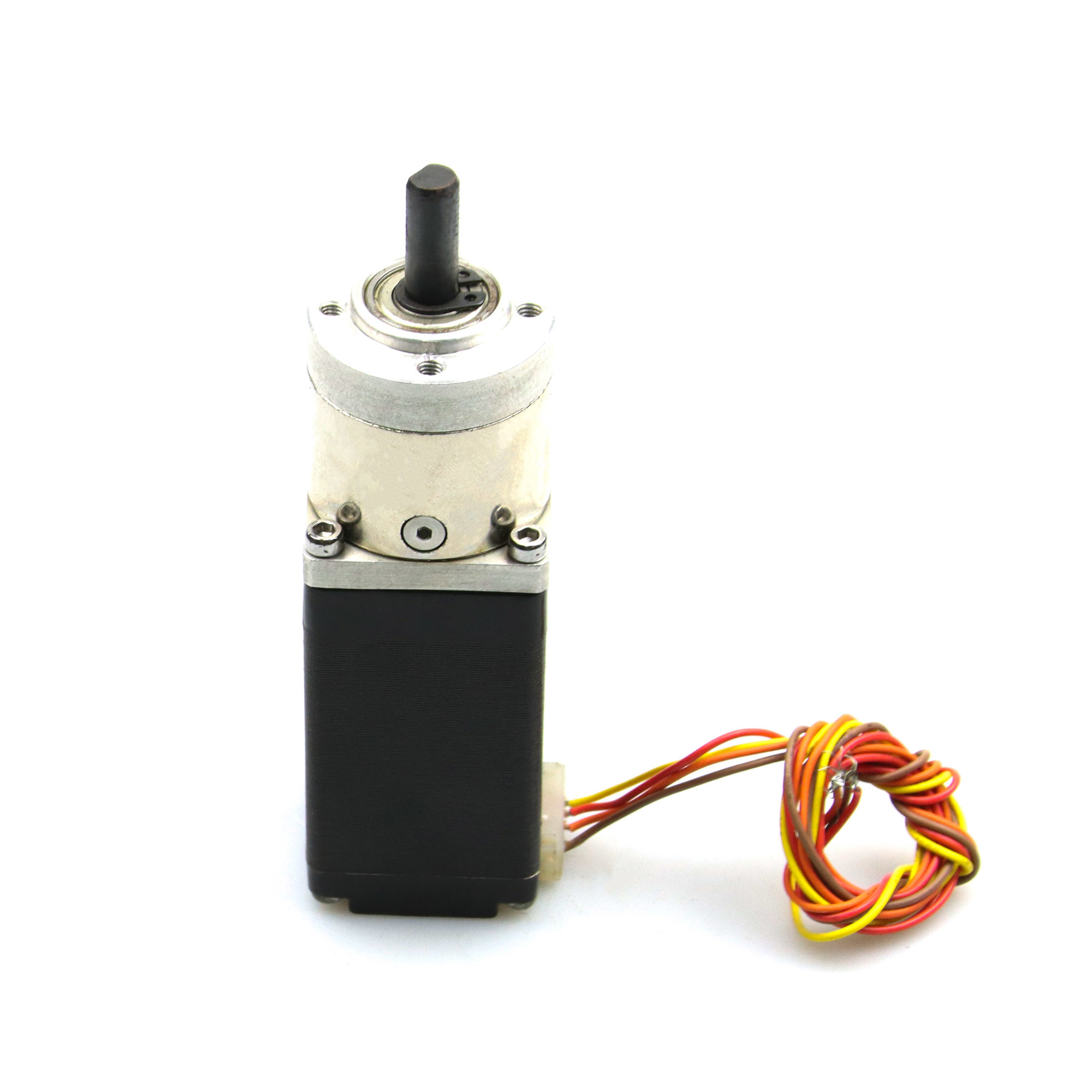

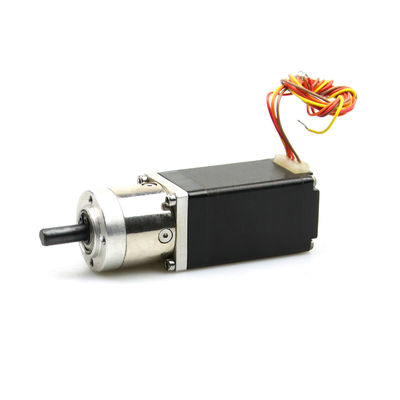

Nema11 28HSP 1200g.Cm عقد عزم دوران مصغر محرك متدرج مع علبة التروس

Nema11 ميني تروس 28HSP 1200g.cm تحمل عزم الدوران مع محرك متدرج بعلبة تروس كوكبية

تُعرف محركات السائر بقدراتها الدقيقة في تحديد المواقع وعزم الدوران العالي بسرعات منخفضة ، ولكنها تتطلب تحجيمًا دقيقًا لضمان مطابقة المحرك لمعلمات الحمل والتطبيق ، لتقليل احتمالية فقدان الخطوات أو توقف المحرك.يمكن أن تؤدي إضافة علبة تروس إلى نظام محرك متدرج إلى تحسين أداء المحرك عن طريق تقليل نسبة القصور الذاتي للحمل إلى المحرك ، وزيادة عزم الدوران إلى الحمل ، وتقليل اهتزازات المحرك.


1.المواصفات العامة لمحركات السائر:

• زاوية الخطوة (بالدرجات): 1.8 درجة
• المرحلة: 2
• النوع: هجين
• رقم الموديل: NEMA11
• الموديل: JK28HS51-0674PG5.18.1
• عقد عزم الدوران: 1200 جرام. سم
• التيار / المرحلة: 0.67A
• طول المحرك: 51 ملم
• قطر المحور: 6 مم
• ارتفاع درجة الحرارة: أقل من 80 درجة مئوية
• درجة الحرارة المحيطة: -20 درجة مئوية ~ + 50 درجة مئوية
• مقاومة العزل: الحد الأدنى 100MΩ ، 500VDC
• قوة عازلة: 500VAC لمدة 1 دقيقة
• الخلوص الشعاعي للعمود: 0.02 كحد أقصى (450 جم حمولة)
• التخليص المحوري رمح: 0.08 ماكس.(حمولة 450 جرام)
• أقصى قوة شعاعية: 28N (20 مم من شفة)
• القوة المحورية القصوى: 10N
• الحجم: حوالي 28x28x51mm


2. المواصفات الكهربائية من Nema11 السائر مورور

نموذج رقم:	زاوية الخطوة	طول المحرك	حاضر /مرحلة	مقاومة /مرحلة	الحث /مرحلة	عقد العزم	# من العملاء المحتملين	الدوار القصور الذاتي	محرك وزن
	(°)	(L) مم	أ	Ω	م	ز. سم	رقم.	ز. سم	كلغ
JK28HS32-0674PG5.18	1.8	32	0.67	5.6	3.4	600	4	9	0.11
JK28HS45-0674PG51	1.8	45	0.67	6.8	4.9	950	4	12	0.14
JK28HS51-0674PG71	1.8	51	0.67	9.2	7.2	1200	4	18	0.2

3-رسم محرك متدرج JK28HS51 بجهاز تشفير:


4-إنتاج المعدات:



5.عملية الإنتاج:

6. مزايا محرك السائر الهجين

المحرك بسيط في البناء وموثوق.
في حالة التوقف التام ، يكون للمحرك عزم دوران كامل.
المحركات أقل تكلفة.
تتطلب القليل من الصيانة.
يتميز المحرك المتدرج باستجابة ممتازة ودقيقة لبدء التشغيل والتوقف والعكس.
