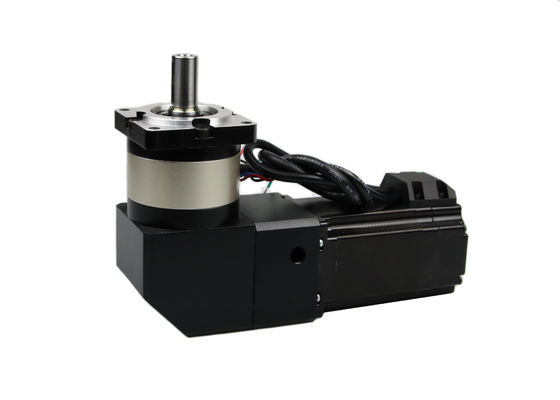

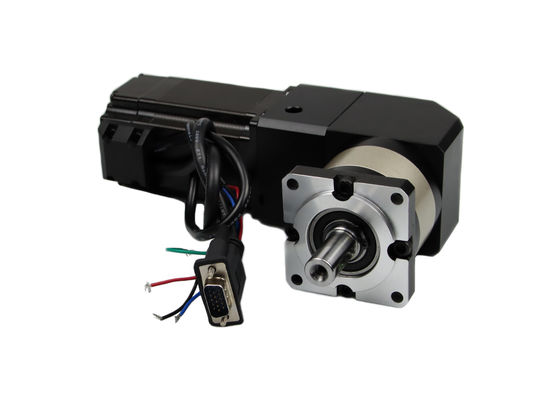

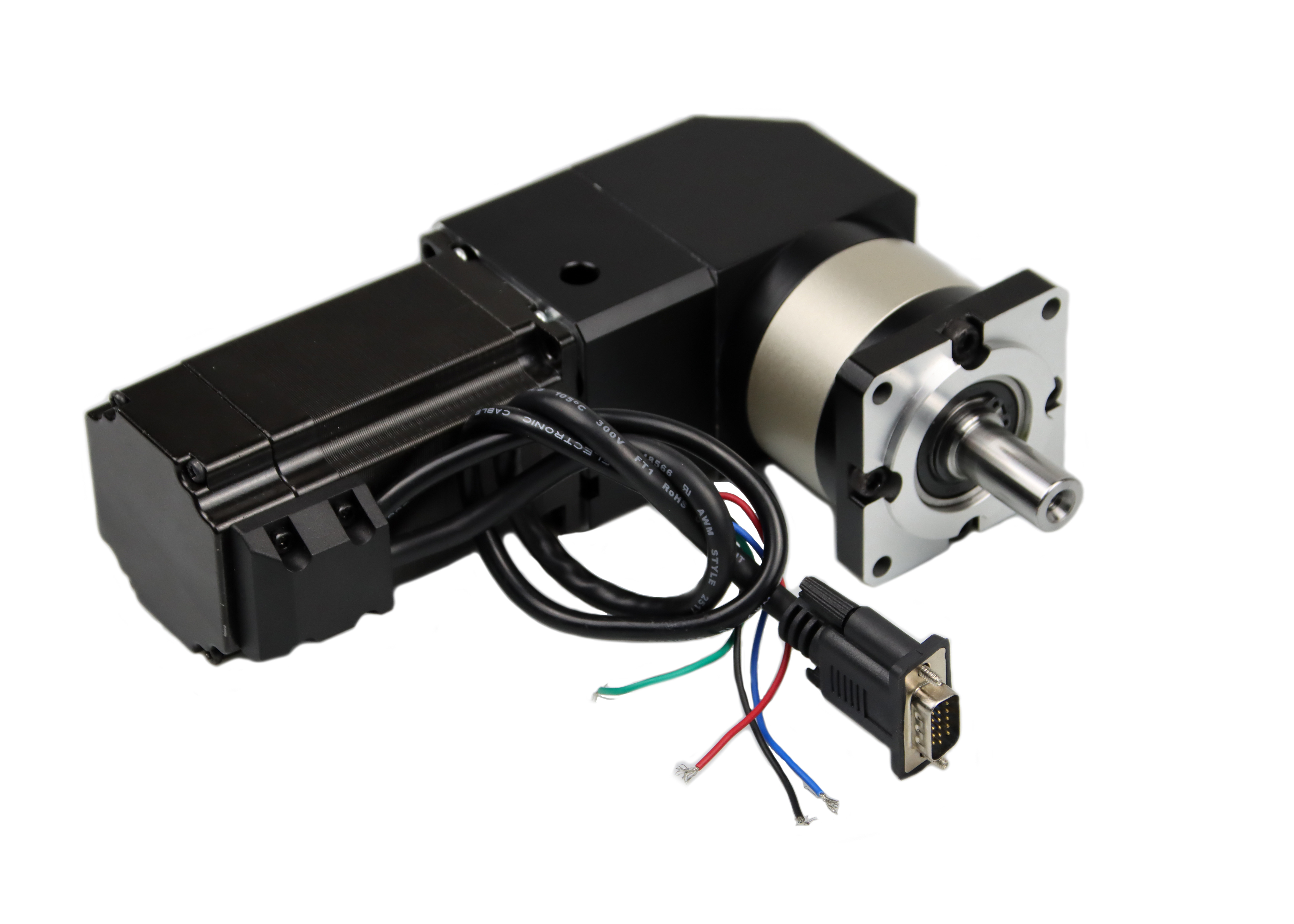

Nema23 18kg.Cm 4.2A محرك متدرج CNC مع علبة تروس WPLF60 1: 3 بزاوية 90 درجة

Nema23 18kg.cm 4.2A محرك متدرج CNC مع علبة تروس بزاوية WPLF60 1: 3 90 درجة

1.المواصفات العامة لمحركات السائر:

• ارتفاع درجة الحرارة: أقل من 80 درجة مئوية
• درجة الحرارة المحيطة: -20 درجة مئوية ~ + 50 درجة مئوية
• مقاومة العزل: الحد الأدنى 100MΩ ، 500VDC
• قوة عازلة: 500VAC لمدة 1 دقيقة
• الخلوص الشعاعي للعمود: 0.02 كحد أقصى (450 جم حمولة)
• التخليص المحوري رمح: 0.08 ماكس.(حمولة 450 جرام)
• أقصى قوة شعاعية: 28N (20 مم من شفة)
• القوة المحورية القصوى: 10N

• زاوية الخطوة (بالدرجات): 1.8 درجة
• المرحلة: 2
• النوع: هجين
• رقم الموديل: NEMA23
• الموديل: JK57HS76-4204BFED-0.35M + WPLF60
• عقد عزم الدوران: 18kg.cm ؛
• الحالي / المرحلة: 14.2A
• طول المحرك: 76 ملم
• طول التشفير: 20 مللي متر
• قطر العمود: 8 مم
• طول رمح: 21mm
• الحجم: حوالي 57x57x76mm


2-المواصفات الكهربائية لمحرك الخطوة Nema23:

نموذج رقم:	زاوية الخطوة	طول المحرك	تيار /مرحلة	مقاومة /مرحلة	الحث /مرحلة	عقد العزم	# من العملاء المحتملين	الماسكة عزم الدوران	转 الدوار القصور الذاتي	كتلة
	(°)	(L) مم	أ	Ω	م	نانومتر	لا.	ز. سم	ز. سم	كلغ
JK57HS41-1006	1.8	41	1	7.1	8	0.48	6	250	150	0.47
JK57HS41-2008	1.8	41	2	1.4	1.4	0.39	8	250	150	0.47
JK57HS41-2804	1.8	41	2.8	0.7	1.4	0.55	4	250	150	0.47
JK57HS51-1006	1.8	51	1	6.6	8.2	0.72	6	300	230	0.59
JK57HS51-2008	1.8	51	2	1.8	2.7	0.9	8	300	230	0.59
JK57HS51-2804	1.8	51	2.8	0.83	2.2	1.01	4	300	230	0.59
JK57HS56-2006	1.8	56	2	1.8	2.5	0.9	6	350	280	0.68
JK57HS56-2108	1.8	56	2.1	1.8	2.5	1	8	350	280	0.68
JK57HS56-2804	1.8	56	2.8	0.9	2.5	1.2	4	350	280	0.68
JK57HS64-2804	1.8	64	2.8	0.8	2.3	1	4	400	300	0.75
JK57HS76-2804	1.8	76	2.8	1.1	3.6	1.89	4	600	440	1.1
JK57HS76-3006	1.8	76	3	1	1.6	1.35	6	600	440	1.1
JK57HS76-3008	1.8	76	3	1	1.8	1.5	8	600	440	1.1
JK57HS82 - 3004	1.8	82	3	1.2	4	2.1	4	1000	600	1.2
JK57HS82-4008	1.8	82	4	0.8	1.8	2	8	1000	600	1.2
JK57HS82-4204	1.8	82	4.2	0.7	2.5	2.2	4	1000	600	1.2
JK57HS100-4204	1.8	100	4.2	0.75	3	3	4	1100	700	1.3
JK57HS112-3004	1.8	112	3	1.6	7.5	3	4	1200	800	1.4
JK57HS112-4204	1.8	112	4.2	0.9	3.8	3.1	4	1200	800	1.4

نحن ننتج نسبة علبة التروس تشمل 1: 3،1: 10.

3. سحب محرك متدرج هجين JK57HS76 بعلبة تروس بزاوية 90 درغري:


4-إنتاج المعدات:



5.عملية الإنتاج:

6. مزايا الهجين 57mm السائر موتور

المحرك بسيط في البناء وموثوق.
في حالة التوقف التام ، يكون للمحرك عزم دوران كامل.
المحركات أقل تكلفة.
تتطلب القليل من الصيانة.
يتميز المحرك المتدرج باستجابة ممتازة ودقيقة لبدء التشغيل والتوقف والعكس.

7- تطبيقات المحرك الكهربائي Nema23 / 57mm:

نظرًا لأن محرك السائر يتم التحكم فيه رقميًا باستخدام نبضة الإدخال ، فهي مناسبة للاستخدام مع الأنظمة التي يتم التحكم فيها بواسطة الكمبيوتر.
يتم استخدامها في التحكم الرقمي في الأدوات الآلية.
تستخدم في محركات الأشرطة ومحركات الأقراص المرنة والطابعات والساعات الكهربائية.
يستخدم محرك السائر أيضًا في الراسمة XY والروبوتات.
لها تطبيقات واسعة في صناعات النسيج وتصنيع الدوائر المتكاملة.
التطبيقات الأخرى للمحرك السائر موجودة في المركبات الفضائية التي تم إطلاقها من أجل الاستكشافات العلمية للكواكب وما إلى ذلك.
تجد هذه المحركات أيضًا مجموعة متنوعة من التطبيقات التجارية والطبية والعسكرية وتستخدم أيضًا في إنتاج أفلام الخيال العلمي.
تُستخدم محركات متدرجة من الميكرووات في ساعات المعصم.
في الماكينة ، يتم استخدام محركات السائر ذات تصنيفات تصل إلى عدة عشرات من الكيلوات.
