مكان المنشأ: | جيانغسو ، الصين (البر الرئيسي) |
اسم العلامة التجارية: | Jkongmotor |
إصدار الشهادات: | CE, ROHS,ISO9001 |
رقم الموديل: | DM556 |
الحد الأدنى لكمية: | 3-10 قطع |
---|---|
الأسعار: | US$5 ~ US$9.5 |
تفاصيل التغليف: | <i>with export carton .</i> <b>مع كرتون التصدير.</b> <i>big quantity with pallet</i> <b>كمية كبيرة م |
وقت التسليم: | للعينات ، 7-15 يومًا / للدفعة ، 15-25 يومًا |
شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، L / C. |
القدرة على العرض: | 100000 قطعة / الشهر |
اسم: | وحدة تحكم محرك متدرج | مصدر التيار: | 20VDC - 50VDC |
---|---|---|---|
تيار: | 1.4A - 5.6A | وزن: | 300 غرام |
معتمد: | CE بنفايات | المحرك المتطابق: | محرك متدرج Nema23 / 24 |
اللون: | أسود ، أبيض | إصدار الشهادات: | CE, ROHS, ISO9001 |
مميزات: | استقرار وتحكم في السرعة مناسب ، لا يحتاج إلى جهاز كمبيوتر أو مولد نبضي لقيادة محرك متدرج | تطبيق: | محرك متدرج ، 57 ، لوحة كونتور ، محركات متدرجة ثنائية الطور Nema23 / 24 ، جميع أنواع آلات CNC |
تسليط الضوء: | سائق محرك 50VDC DM556,سائق محرك Nema23 DM556,سائق السائر nema24 DM556D |

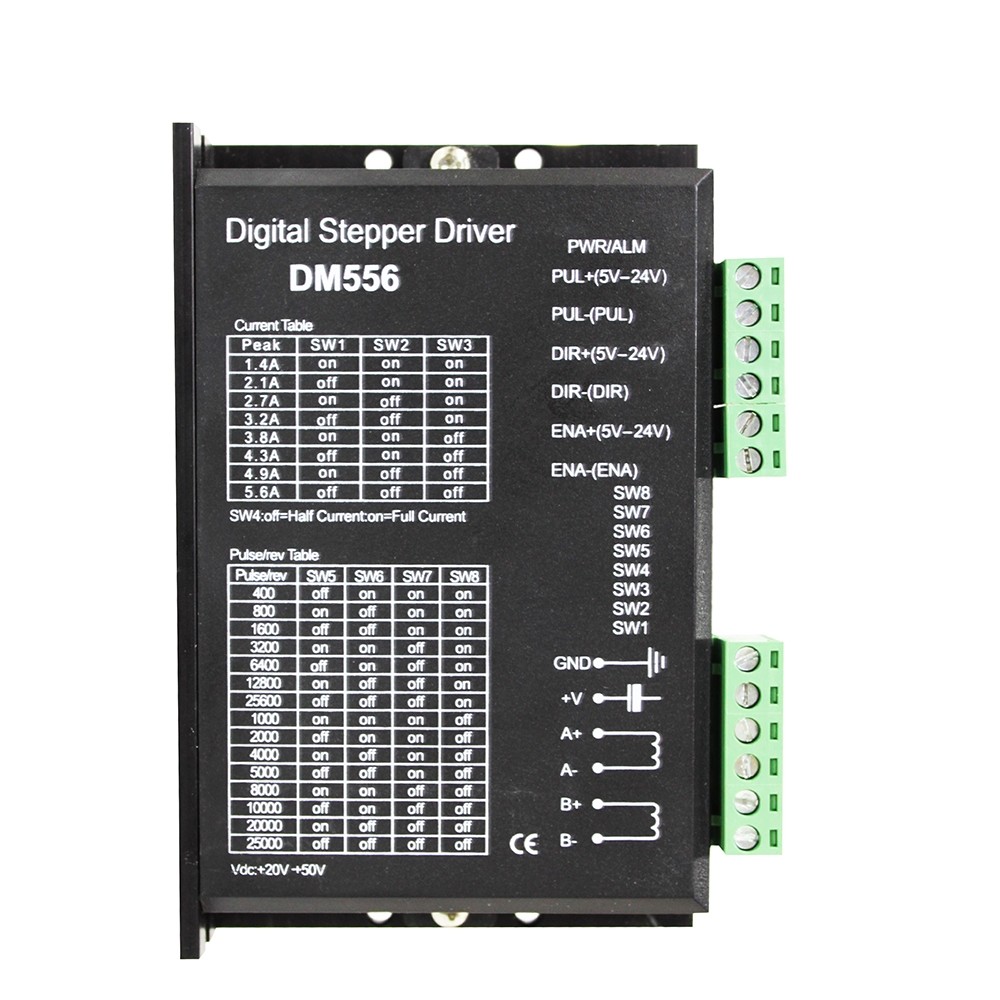

DM556 ROHS 20VDC-50VDC Nema 23 محرك متدرج 5.6A حركة سلسة
نطاق جهد الإمداد DM556 من 20VDC إلى 50VDC ، وهو مناسب لقيادة مختلف المحركات المتدرجة الهجينة ثنائية الطور والتي تعمل بالطور أقل من 5.6A.يمكن ضبط الخطوة الصغيرة من خطوة كاملة إلى 25600 خطوة / دورة ويمكن ضبط تيار الإخراج من 2.1A إلى 5.6A ؛مع التخفيض التلقائي للتيار الخامل ، والاختبار الذاتي ، والجهد الزائد ، والجهد المنخفض ، والحماية من التيار الزائد.
DM556 هو محرك متدرج رقمي من الجيل الجديد ثنائي الطور ، يعتمد على معالج DSP 32 بت ، مزيج من تقنية مقاومة الرنين ، والضوضاء المنخفضة ، والخطوة الدقيقة ، وارتفاع درجة الحرارة المنخفضة ، مما يحسن بشكل كبير أداء محرك السائر ، ضجيج منخفض ، اهتزاز صغير ، ارتفاع منخفض في درجة الحرارة وعزم دوران عالي السرعة.يستخدم السائق تقنية PID التكيفية عبر الإنترنت ، بدون ضبط يدوي يمكن إنشاء المعلمات المثلى تلقائيًا لمحركات مختلفة ، وتحقيق أفضل أداء.
سمات:
الخصائص الكهربائية:
معامل | دقيقة | عادي | الأعلى | وحدة |
جهد الإدخال (DC) | 20 | - | 50 | VDC |
التيار الخارج | 0 | - | 5.6 | أ |
تردد إشارة النبض | 0 | - | 200 | KHZ |
تيار إشارة الإدخال | 7 | 10 | 16 | أماه |
الإعداد الحالي:
قمة | SW1 | SW2 | SW3 |
1.4 أ | تشغيل | تشغيل | تشغيل |
2.1 أ | إيقاف | تشغيل | تشغيل |
2.7 أ | تشغيل | إيقاف | تشغيل |
3.2 أ | إيقاف | إيقاف | تشغيل |
3.8 أ | تشغيل | تشغيل | إيقاف |
4.3 أ | إيقاف | تشغيل | إيقاف |
4.9 أ | تشغيل | إيقاف | إيقاف |
5.6 أ | إيقاف | إيقاف | إيقاف |
الإعداد الحالي في حالة توقف تام:
يستخدم SW4 للإعداد الحالي في حالة توقف تام.يعني إيقاف التشغيل أن تيار التوقف التام هو نصف التيار الديناميكي ؛و ON تعني أن تيار التوقف التام هو نفسه التيار الديناميكي المحدد.عادةً ما يتم ضبط SW4 على OFF ، لتقليل حرارة المحرك والسائق.

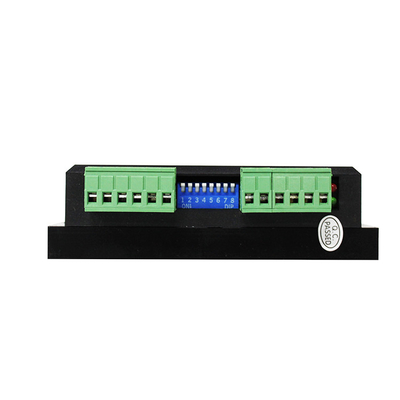

مجهري-إعداد الخطوة:
الخطوة / القس | SW5 | SW6 | SW7 | SW8 |
400 | إيقاف | تشغيل | تشغيل | تشغيل |
800 | تشغيل | إيقاف | تشغيل | تشغيل |
1600 | إيقاف | إيقاف | تشغيل | تشغيل |
3200 | تشغيل | تشغيل | إيقاف | تشغيل |
6400 | إيقاف | تشغيل | إيقاف | تشغيل |
12800 | تشغيل | إيقاف | إيقاف | تشغيل |
25600 | إيقاف | إيقاف | إيقاف | تشغيل |
1000 | تشغيل | تشغيل | تشغيل | إيقاف |
2000 | إيقاف | تشغيل | تشغيل | إيقاف |
4000 | تشغيل | إيقاف | تشغيل | إيقاف |
5000 | إيقاف | إيقاف | تشغيل | إيقاف |
8000 | تشغيل | تشغيل | إيقاف | إيقاف |
10000 | إيقاف | تشغيل | إيقاف | إيقاف |
20000 | تشغيل | إيقاف | إيقاف | إيقاف |
40000 | إيقاف | إيقاف | إيقاف | إيقاف |
موصل إشارة التحكم
موصل إشارة التحكم | |
اسم | وصف |
PUL + | إشارة النبض موجبة |
PUL- | إشارة النبض سلبية |
DIR + | إشارة الاتجاه إيجابية |
DIR- | إشارة الاتجاه سلبية |
ENA + | تمكين إشارة موجبة ، وعادة ما تترك غير متصل (تمكين) |
ENA- |
تمكين إشارة سلبية ، عادةً ما تُترك غير متصلة (تمكين) |
المشاكل والحلول:
التطبيقات:
مناسبة لمجموعة متنوعة من معدات وأدوات الأتمتة على نطاق واسع.على سبيل المثال: آلة وضع العلامات ، آلة القطع ، آلة التغليف ، الراسمة ، آلة النقش ، أدوات آلة CNC وما إلى ذلك.إنه يعمل دائمًا بشكل جيد عند استخدامه للمعدات التي تتطلب اهتزازًا منخفضًا وضوضاء منخفضة وعالية الدقة وسرعة عالية.
