| مكان المنشأ: | جيانغسو ، الصين (البر الرئيسي) |
| اسم العلامة التجارية: | Jkongmotor |
| إصدار الشهادات: | CE, ROHS,ISO9001 |
| رقم الموديل: | JK60BLS02 |
| الحد الأدنى لكمية: | 3-10 قطع |
|---|---|
| الأسعار: | US$37.5~US$40.8 |
| تفاصيل التغليف: | <i>with export carton .</i> <b>مع كرتون التصدير.</b> <i>big quantity with pallet</i> <b>كمية كبيرة م |
| وقت التسليم: | للعينات ، 7-15 يومًا / للدفعة ، 15-25 يومًا |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، L / C. |
| القدرة على العرض: | 100000 قطعة / الشهر |
| اسم: | 60mm bldc المحرك | عقد العزم: | 0.6 نيوتن متر |
|---|---|---|---|
| طول المحرك: | 99 ملم | رقم المرحلة: | المرحلة 3 |
| عدد الاقطاب: | 8 | الفولطية: | 48 فولت |
| تصنيف سريع: | 3000 دورة في الدقيقة | القوة المصنفة: | 188 واط |
| سائق المطابقة: | JKBLD300 | درجة الحماية: | IP30 |
| تسليط الضوء: | 3000 دورة في الدقيقة محرك تيار مستمر كهربائي بدون فرشات,محرك تيار مستمر كهربائي بدون فرشاة 188 واط,محرك مبنى 48 فولت |
||

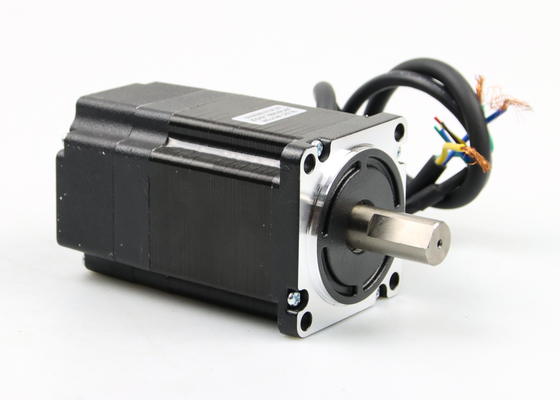

60BLS02 مصنع محرك bldc 48v 188w 3000rpm محرك كهربائي بتيار مستمر بدون فرشات
| سلسلة المنتج | أقطاب لا. | الفولطية | تصنيف سريع | تصنيف عزم الدوران | القوة المصنفة | طول المحرك |
| 42mm BLDC Motor | 8 | 24 فولت | 4000 دورة في الدقيقة | 0.0625 ~ 0.25 نيوتن متر | 26 ~ 105 واط | 41 ~ 100 ملم |
| 57mm BLDC Motor | 4 | 36 فولت | 4000 دورة في الدقيقة | 0.055 ~ 0.44 نيوتن متر | 23 ~ 184 واط | 37 ~ 107 ملم |
| 60 ملم محرك BLDC | 8 | 48 فولت | 3000 دورة في الدقيقة | 0.3 ~ 1.2 نيوتن متر | 94 ~ 377 واط | 78 ~ 120 ملم |
| 80 ملم محرك BLDC | 4 | 48 فولت | 3000 دورة في الدقيقة | 0.35 ~ 1.4 نيوتن متر | 110 ~ 440 واط | 78 ~ 138 ملم |
| 86 ملم محرك BLDC | 8 | 48 فولت | 3000 دورة في الدقيقة | 0.35 ~ 2.1 نانومتر | 110 ~ 660 واط | 71 ~ 138.5 ملم |
| 110 ملم محرك BLDC | 8 | 310 فولت | 3000 دورة في الدقيقة | 1.65 ~ 6.6 نانومتر | 518 ~ 2073 واط | 83 ~ 173 ملم |
| 130 ملم محرك BLDC | 10 | 310 فولت | 3000 دورة في الدقيقة | 2.39 ~ 11.94 نيوتن متر | 750 ~ 2500 واط | 115 ~ 190 ملم |
| أعلاه فقط للمنتجات التمثيلية ، يمكن عمل المنتجات ذات الطلبات الخاصة وفقًا لطلب العميل. | ||||||
1.مواصفات 60mm العاصمة فرش المحرك:
اختياري: برامج التشغيل الإلكترونية وأجهزة التشفير ورؤوس التروس ، بالإضافة إلى محلل تأثير هول وردود الفعل بدون أجهزة استشعار.
يمكننا تصميم الجهد الخاص والعمود وهلم جرا.
المحركات paso a pas
2-المواصفات الكهربائية لمحرك bldc:
| نموذج | |||||
| تخصيص | وحدة | JK60BLS01 | JK60BLS02 | JK60BLS03 | JK60BLS04 |
| عدد المرحلة | مرحلة | 3 | |||
| عدد البولنديين | أعمدة | 8 | |||
| الفولطية | VDC | 48 | |||
| تصنيف سريع | دورة في الدقيقة | 3000 | |||
| تصنيف عزم الدوران | نانومتر | 0.3 | 0.6 | 0.9 | 1.2 |
| التصنيف الحالي | أمبير | 2.8 | 5.2 | 7.5 | 9.5 |
| القوة المصنفة | دبليو | 94 | 188 | 283 | 377 |
| عزم الدوران الاقصى | نانومتر | 0.9 | 1.8 | 2.7 | 3.6 |
| تيار الذروة | أمبير | 8.4 | 15.6 | 22.5 | 28.5 |
| رجوع EMF | الخامس / كربم | 12.1 | 12.6 | 12.4 | 13.3 |
| ثابت عزم الدوران | نانومتر / أ | 0.116 | 0.12 | 0.118 | 0.127 |
| الدوار القصور الذاتي | كغ | 0.24 | 0.48 | 0.72 | 0.96 |
| طول الجسم | مم | 78 | 99 | 120 | 141 |
| وزن | كلغ | 0.85 | 1.25 | 1.65 | 2.05 |
| المستشعر | هانيويل | ||||
| فئة العزل | ب | ||||
| درجة الحماية | IP30 | ||||
| درجة حرارة التخزين | -25 درجة مئوية +70 درجة مئوية | ||||
| درجة حرارة التشغيل | -15 درجة مئوية + 50 درجة مئوية | ||||
| رطوبة العمل | <= 85٪ ر | ||||
| بيئة العمل | لا يوجد ضوء شمس مباشر ، غاز غير قابل للتآكل ، غاز قابل للاشتعال ، ضباب زيت ، لا غبار. | ||||
| ارتفاع | 1000 م أو أقل | ||||
| JKBLD120 JKBLD300 محرك DC بدون فرشات | ||
|
درجة حرارة البيئة |
JKBLD120 | JKBLD300 |
| -10 ℃ ~ 50 ℃ | -10 ℃ ~ 50 ℃ | |
| مساهمة الجهد | + 12 فولت ~ + 30 فولت | + 18 فولت ~ + 50 فولت |
|
التيار الخارج |
8A ~ 30A | 15A ~ 35A |
| سرعة المحرك المناسبة | 0 ~ 20000 دورة في الدقيقة | 0 ~ 20000 دورة في الدقيقة |
| جهد مستشعر القاعة | 4.5 فولت ~ 6.5 فولت | 4.5 فولت ~ 5.5 فولت |
| مقياس الجهد الخارجي | 10KΩ | 10KΩ |
| دعم المحرك | محرك تيار مستمر بدون فرش أقل من 120 واط | محرك تيار مستمر بدون فرش أقل من 300 واط |
| JKBLD120يتناسب برنامج تشغيل التيار المستمر بدون فرش مع قوة الموجة الجيبية ثلاثية الطور التالية وهي تنظيم سرعة محرك التيار المستمر بدون فرش 120 واط ، ويمكن أن يوفر تحكمًا خارجيًا في الجهد ، والتحكم في الجهد التناظري الخارجي ، وجهاز الكمبيوتر (مثل PLC ، SCM) تنظيم سرعة PWM ، ووظائف أخرى.في نفس الوقت ، يتمتع محرك الأقراص بعزم دوران كبير ، وبداية سريعة وفرامل ، وتحويل إيجابي وسالب ، ومجموعة من التحكم اليدوي والأوتوماتيكي. | ||
| JKBLD300يتناسب برنامج تشغيل التيار المستمر بدون فرش مع قوة الموجة الجيبية ثلاثية الطور التالية وتنظيم سرعة محرك التيار المستمر بدون فرش 48VDC 300W ، ويمكن أن يوفر تحكمًا خارجيًا في الجهد ، والتحكم في الجهد التناظري الخارجي ، وجهاز الكمبيوتر (مثل PLC ، SCM) تنظيم سرعة PWM ، ووظائف أخرى.في نفس الوقت ، يتمتع محرك الأقراص بعزم دوران كبير ، وبداية سريعة وفرامل ، وتحويل إيجابي وسالب ، ومجموعة من التحكم اليدوي والأوتوماتيكي. | ||
3. the مطابقة bldc سائق: JKBLD120
4. الأبعادمن العاصمة نحى العاصمة المحرك:(الوحدة = مم)
5.إنتاج المعدات:
6.عملية الإنتاج:
7. حسب الطلبمنمحرك كهربائي بدون فرش:
8. المزايا4000 دورة في الدقيقة:
استقرار السرعة
تكتشف مستشعرات تأثير القاعة المدمجة في محرك BLDC التغير في القطبية من قطب N إلى قطب S أثناء دوران الدوار.بناءً على الوقت بين تغيرات الحالة ، يتم تحديد سرعة الدوار.يتم بعد ذلك تغذية هذه المعلومات إلى دائرة القيادة لضبط سرعة تسلسل التحويل.
عملية عالية السرعة
توفر أنظمة التيار المستمر بدون فرش وعزم دوران مسطح على مدى سرعة واسع بينما تفقد محركات التيار المتردد عزم الدوران مع زيادة السرعة.
9. التطبيقاتعدد محركات التيار المستمر بدون فرش 24 فولت:
يمكننا أن نتوقع رؤية محركات BLDC تُستخدم في مجموعة واسعة من التطبيقات في المستقبل.على سبيل المثال ، من المحتمل أن يتم استخدامها على نطاق واسع لقيادة روبوتات الخدمة - الروبوتات الصغيرة التي تقدم خدمات في مجالات أخرى غير التصنيع.قد يعتقد المرء أن المحركات السائر ستكون أكثر ملاءمة في هذا النوع من التطبيقات ، حيث يمكن استخدام النبضات للتحكم الدقيق في تحديد المواقع.لكن محركات BLDC هي الأنسب للتحكم في القوة.وباستخدام محرك متدرج ، فإن الاحتفاظ بموضع هيكل مثل ذراع الروبوت يتطلب تيارًا كبيرًا ومستمرًا نسبيًا.مع محرك BLDC ، كل ما هو مطلوب هو تيار متناسب مع القوة الخارجية - مما يسمح بتحكم أكثر كفاءة في استخدام الطاقة.قد تحل محركات BLDC أيضًا محل محركات التيار المستمر البسيطة في عربات الجولف وعربات التنقل.بالإضافة إلى كفاءتها الأفضل ، يمكن لمحركات BLDC أيضًا توفير تحكم أكثر دقة - والذي بدوره يمكن أن يطيل عمر البطارية.
