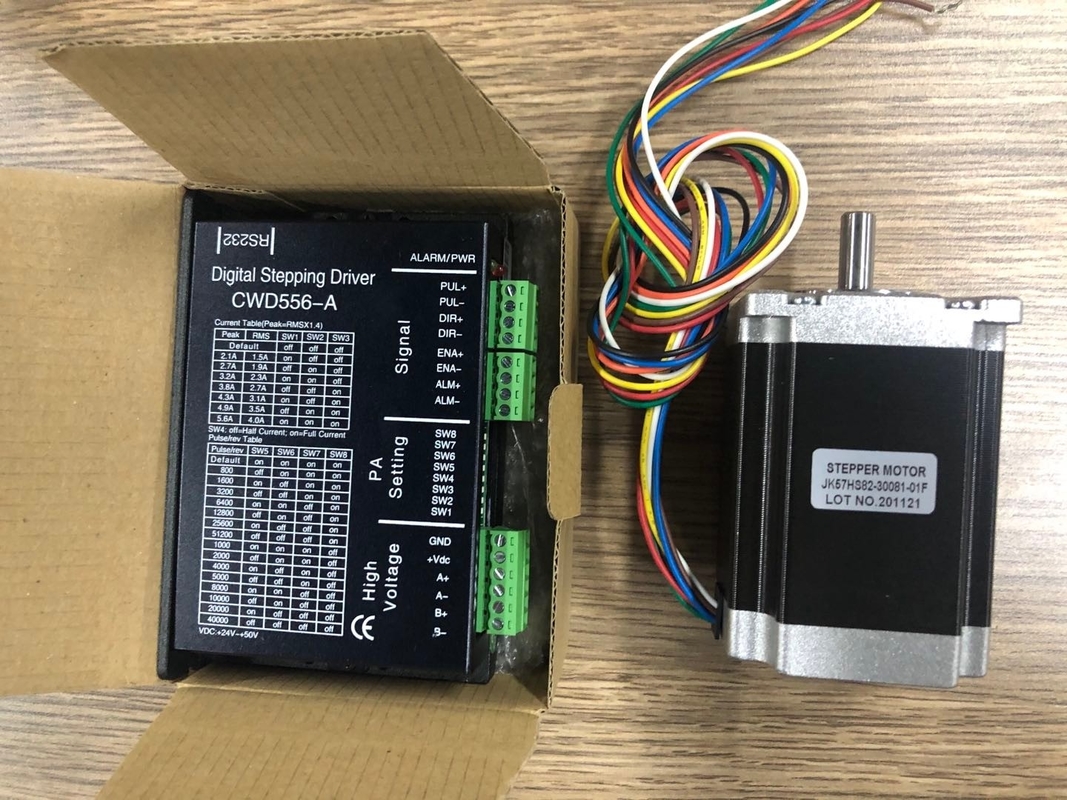

برنامج تشغيل الخطوة الرقمية CWD556-A لـ NEMA17 NEMA23 NEMA24

نظرة عامة على CWD556-A:

CWD556-A هو محرك متدرج رقمي من الجيل الجديد ثنائي الطور ، يعتمد على معالج DSP 32 بت ، وهو مزيج من تقنية مقاومة الرنين ، والضوضاء المنخفضة ، والخطوة الصغيرة وتقنية ارتفاع درجة الحرارة المنخفضة ، مما يحسن أداء السائر بشكل كبير المحرك ، لديه ضوضاء منخفضة ، اهتزاز صغير ، ارتفاع منخفض في درجة الحرارة وعزم دوران عالي السرعة.يستخدم برنامج التشغيل CWD556-A تقنية PID التكيفية عبر الإنترنت ، بدون ضبط يدوي يمكن إنشاء المعلمات المثلى تلقائيًا لمحركات مختلفة ، وتحقيق أفضل أداء.يتراوح جهد الإمداد من 24VDC إلى 50VDC ، وهو مناسب لقيادة مختلف المحركات الخطية الهجينة ثنائية الطور والتي تعمل بالطور أقل من 5.6A.يمكن ضبط microstep من خطوة كاملة إلى 40000 خطوة / دورة ويمكن ضبط تيار الإخراج من 2.1A إلى 5.6A ؛مع التخفيض التلقائي للتيار الخامل ، والاختبار الذاتي ، والجهد الزائد ، والجهد المنخفض ، والحماية من التيار الزائد.

ميزاتCWD556-أ:

الأداء العالي والسعر المنخفض

خطوة صغيرة

التخفيض التلقائي للتيار الخامل

إشارات العزل البصري I / O

أقصى تردد استجابة يصل إلى 200Kpps

ارتفاع درجة حرارة منخفضة ، حركة سلسة

تقنية PID التكيفية عبر الإنترنت

تطبيقاتCWD556-أ:

مناسبة لمجموعة متنوعة من معدات وأدوات الأتمتة على نطاق واسع.على سبيل المثال: آلة وضع العلامات ، آلة القطع ، آلة التغليف ، الراسمة ، آلة النقش ، أدوات آلة CNC وما إلى ذلك.تعمل دائمًا بشكل جيد عند تطبيقها على المعدات التي تتطلب اهتزازًا منخفضًا وضوضاءًا منخفضًا وعالية الدقة وسرعة عالية

الإعداد الحالي للسائق السائرCWD556-أ

ما هو تجزئة السائق؟ما هي العلاقة بين سرعة المحرك المتدرج وتردد النبض؟

نظرًا للهيكل الفريد للمحرك المتدرج ، يتم تمييزه بـ "زاوية الخطوة المتأصلة للمحرك" عند مغادرة المصنع (على سبيل المثال ، 0.9 درجة / 1.8 درجة ، مما يشير إلى أن زاوية الدوران لكل خطوة من نصف الخطوة هي 0.9 درجة والخطوة بأكملها 1.8 درجة).

ومع ذلك ، في العديد من عمليات التحكم الدقيقة والمناسبات ، تكون زاوية الخطوة بأكملها كبيرة جدًا ، مما يؤثر على دقة التحكم ، ويكون الاهتزاز كبيرًا جدًا ، لذا يلزم اتخاذ العديد من الخطوات لإكمال زاوية الخطوة الطبيعية للمحرك ، وهو ما يسمى بمحرك التقسيم الفرعي ، يسمى الجهاز الإلكتروني الذي يمكنه تحقيق هذه الوظيفة سائق التقسيم الفرعي.

تطبيقات سائق السائر

يمكن تطبيقها في مجموعة متنوعة من معدات وأدوات الأتمتة الصغيرة الحجم ، مثل آلة وضع العلامات ، وآلة القطع ، وآلة التعبئة ، وآلة الرسم ، وآلة النقش ، وآلة CNC ، وما إلى ذلك.إنه يعمل دائمًا بشكل جيد عند استخدامه في المعدات التي تتطلب اهتزازًا منخفضًا وضوضاء منخفضة وعالية الدقة وسرعة عالية.
